MCB, MCCB, RCCB, RCBO là gì?

Khi tìm hiểu về hệ thống điện dân dụng, điện công trình hay nhà thông minh, bạn sẽ thường gặp các tên gọi như MCB, MCCB, RCCB, RCBO. Đây đều là các thiết bị bảo vệ điện rất quan trọng, giúp hệ thống điện hoạt động an toàn hơn, hạn chế nguy cơ cháy nổ, chập cháy và bảo vệ con người khỏi sự cố rò điện.

Tuy nhiên, nhiều người thường dễ nhầm lẫn vì các thiết bị này có hình thức khá giống nhau. Vậy chúng khác nhau ở đâu, chức năng chính là gì và nên dùng trong trường hợp nào?

Trong bài viết này, Ocean Smarthome sẽ giúp bạn hiểu thật ngắn gọn và dễ nhớ.

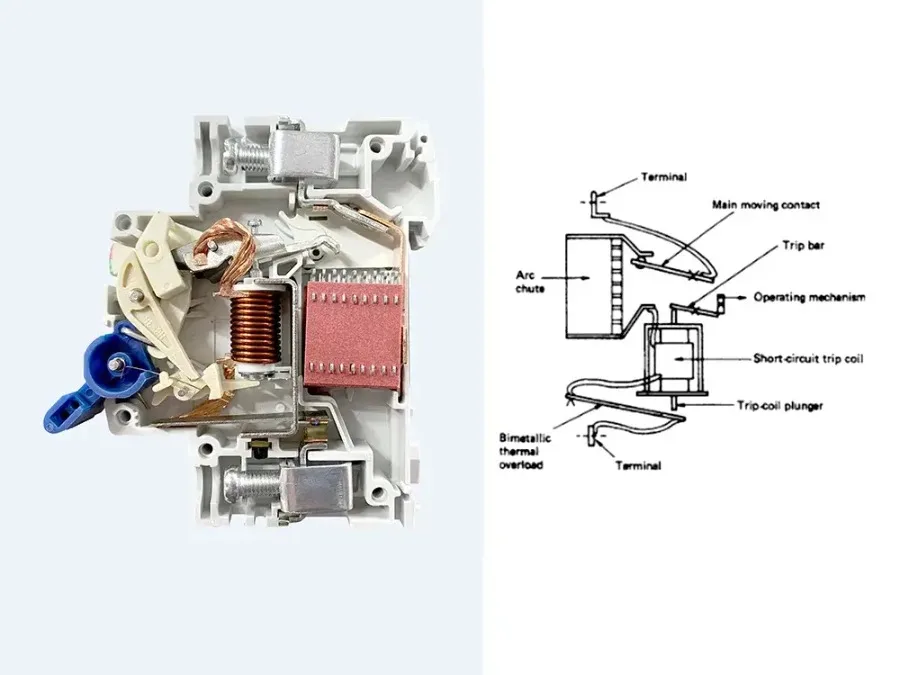

1. MCB là gì?

MCB là viết tắt của Miniature Circuit Breaker, thường được gọi đơn giản là aptomat tép.

Chức năng chính của MCB

MCB có nhiệm vụ bảo vệ mạch điện khi xảy ra:

  • Quá tải
  • Ngắn mạch

Khi dòng điện vượt quá ngưỡng cho phép hoặc có hiện tượng chập điện, MCB sẽ tự động ngắt mạch để bảo vệ dây dẫn và thiết bị.

MCB thường dùng ở đâu?

MCB thường được sử dụng cho các nhánh điện dân dụng như:

  • Mạch đèn chiếu sáng
  • Mạch ổ cắm
  • Điều hòa công suất nhỏ
  • Một số thiết bị điện riêng lẻ

Ví dụ

  • MCB 6A hoặc 10A cho mạch đèn
  • MCB 16A hoặc 20A cho ổ cắm
  • MCB 20A đến 32A cho điều hòa hoặc tải lớn hơn

Lưu ý

MCB không có chức năng chống rò điện/chống giật.

2. MCCB là gì?

MCCB là viết tắt của Molded Case Circuit Breaker.

Có thể hiểu đơn giản, MCCB cũng dùng để bảo vệ quá tải và ngắn mạch, nhưng thường được thiết kế cho dòng điện lớn hơn, khả năng cắt mạnh hơn và phù hợp hơn với các hệ thống điện có công suất lớn.

Chức năng chính của MCCB

  • Bảo vệ quá tải
  • Bảo vệ ngắn mạch
  • Dùng cho hệ thống điện tổng hoặc tải lớn

MCCB thường dùng ở đâu?

  • Tủ điện tổng
  • Nhà xưởng
  • Hệ thống điện 3 pha
  • Các công trình có tải lớn
  • Nguồn cấp cho nhiều nhánh điện phía sau

Ví dụ

  • MCCB 63A
  • MCCB 100A
  • MCCB 250A

Cách hiểu nhanh

Nếu MCB phù hợp với các nhánh điện nhỏ trong nhà, thì MCCB thường phù hợp với tủ điện tổng hoặc khu vực có tải lớn hơn.

3. RCCB là gì?

RCCB là viết tắt của Residual Current Circuit Breaker.

Đây là thiết bị chuyên dùng để phát hiện dòng rò điện và bảo vệ chống giật.

Chức năng chính của RCCB

RCCB sẽ so sánh dòng điện đi và về trong mạch. Nếu phát hiện có dòng điện bị rò ra ngoài, ví dụ rò qua vỏ thiết bị hoặc qua cơ thể người, thiết bị sẽ tự động cắt điện rất nhanh.

RCCB bảo vệ gì?

  • Rò điện
  • Chống giật cho người dùng

RCCB thường dùng ở đâu?

  • Bình nóng lạnh
  • Nhà tắm
  • Khu vực ẩm ướt
  • Ổ cắm cần tăng mức độ an toàn
  • Các nhánh điện cần chống rò

Thông số thường gặp

  • 30mA: thường dùng để bảo vệ con người
  • 100mA / 300mA: thường dùng cho mục đích bảo vệ hệ thống hoặc chống cháy do rò điện

Lưu ý quan trọng

RCCB không thay thế MCB trong việc bảo vệ quá tải và ngắn mạch. Vì vậy thực tế thường gặp cấu hình:

MCB + RCCB

4. RCBO là gì?

RCBO là viết tắt của Residual Current Breaker with Overcurrent.

Đây là thiết bị tích hợp cả hai chức năng:

  • Bảo vệ quá tải
  • Bảo vệ ngắn mạch
  • Bảo vệ rò điện/chống giật

Hiểu đơn giản

Có thể hình dung:

RCBO = MCB + RCCB trong cùng một thiết bị

RCBO thường dùng ở đâu?

  • Bình nóng lạnh
  • Máy giặt
  • Ổ cắm khu vực ẩm ướt
  • Điều hòa
  • Các nhánh điện quan trọng cần bảo vệ toàn diện

Ưu điểm của RCBO

  • Gọn hơn khi lắp đặt
  • Tiết kiệm không gian trong tủ điện
  • Dễ triển khai cho từng nhánh riêng
  • Bảo vệ đầy đủ hơn

5. So sánh nhanh MCB, MCCB, RCCB, RCBO MCB

  • Bảo vệ quá tải
  • Bảo vệ ngắn mạch
  • Không chống rò điện

MCCB

  • Bảo vệ quá tải
  • Bảo vệ ngắn mạch
  • Dùng cho dòng lớn, hệ thống điện lớn hơn
  • Không phải lựa chọn chính để chống giật

RCCB

  • Bảo vệ rò điện
  • Chống giật
  • Không bảo vệ quá tải/ngắn mạch như MCB

RCBO

  • Bảo vệ quá tải
  • Bảo vệ ngắn mạch
  • Bảo vệ rò điện
  • Chống giật

6. Ứng dụng thực tế trong nhà ở và Smart Home

Trong các công trình nhà ở hiện đại, đặc biệt là khi triển khai nhà thông minh, hệ thống điện cần được chia nhánh và bảo vệ hợp lý để vừa an toàn vừa dễ vận hành.

Với mạch đèn

Có thể dùng MCB cho từng nhánh đèn.

Với mạch ổ cắm

Có thể dùng MCB hoặc RCBO tùy mức độ an toàn mong muốn.

Với bình nóng lạnh, máy giặt, khu vực nhà tắm

Nên ưu tiên RCBO hoặc cấu hình RCCB + MCB để tăng khả năng chống giật.

Với tủ điện tổng

Thường sẽ dùng MCCB ở đầu nguồn hoặc các nhánh tải lớn.

Với hệ thống Smart Home



Cần lưu ý rằng: Thiết bị nhà thông minh không thay thế thiết bị bảo vệ điện.



Công tắc thông minh, bộ điều khiển trung tâm hay cảm biến chỉ giúp điều khiển và tự động hóa, còn việc bảo vệ quá tải, ngắn mạch, rò điện vẫn phải dùng đúng MCB, MCCB, RCCB hoặc RCBO.

7. Nên chọn thiết bị nào?

Việc chọn thiết bị phụ thuộc vào nhu cầu thực tế của từng công trình.

Chọn MCB khi:

  • Cần bảo vệ nhánh điện cơ bản
  • Mạch đèn, ổ cắm, tải nhỏ
  • Không yêu cầu chống rò điện riêng trên nhánh đó

Chọn MCCB khi:

  • Dùng cho nguồn tổng hoặc tải lớn
  • Công trình có hệ thống điện lớn
  • Nhà xưởng, biệt thự lớn, tủ điện tổng

Chọn RCCB khi:

  • Cần chống rò điện, chống giật
  • Đã có MCB bảo vệ quá tải/ngắn mạch đi kèm

Chọn RCBO khi:

  • Muốn bảo vệ toàn diện cho từng nhánh
  • Muốn gọn gàng, dễ thi công
  • Ứng dụng cho bình nóng lạnh, máy giặt, ổ cắm quan trọng, điều hòa

8. Một số lưu ý khi lắp đặt

Để hệ thống điện vận hành an toàn và ổn định, bạn nên lưu ý:

  • Chọn đúng dòng định mức của thiết bị
  • Chọn đúng khả năng cắt phù hợp
  • Chọn đúng độ nhạy dòng rò nếu dùng RCCB/RCBO
  • Sử dụng dây điện đúng tiết diện
  • Thi công tủ điện đúng kỹ thuật
  • Không dùng thiết bị điện thông minh để thay cho thiết bị bảo vệ điện
  • Với tải lớn, nên dùng contactor khi cần điều khiển qua công tắc thông minh

Nếu chưa chắc chắn, nên nhờ kỹ thuật viên hoặc đơn vị chuyên về điện và Smart Home tư vấn đúng cấu hình.

Kết luận

MCB, MCCB, RCCB và RCBO đều là những thiết bị rất quan trọng trong hệ thống điện, nhưng mỗi loại có nhiệm vụ khác nhau:

  • MCB: bảo vệ quá tải và ngắn mạch
  • MCCB: tương tự MCB nhưng dùng cho tải lớn hơn
  • RCCB: bảo vệ rò điện, chống giật
  • RCBO: tích hợp bảo vệ quá tải, ngắn mạch và rò điện

Việc lựa chọn đúng thiết bị không chỉ giúp hệ thống điện vận hành ổn định mà còn nâng cao độ an toàn cho gia đình và công trình.
